常州大地測繪科技有限公司     DSD-ⅢA 指向攝影系統操作指南

一、系統圖示

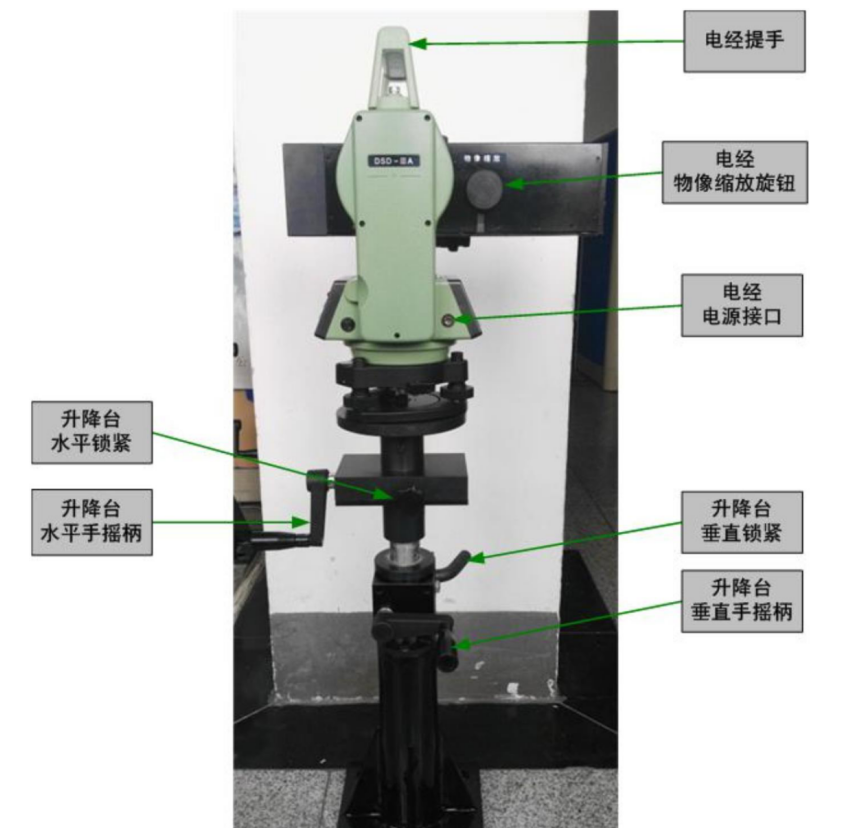

圖一 DSD-ⅢA 整體

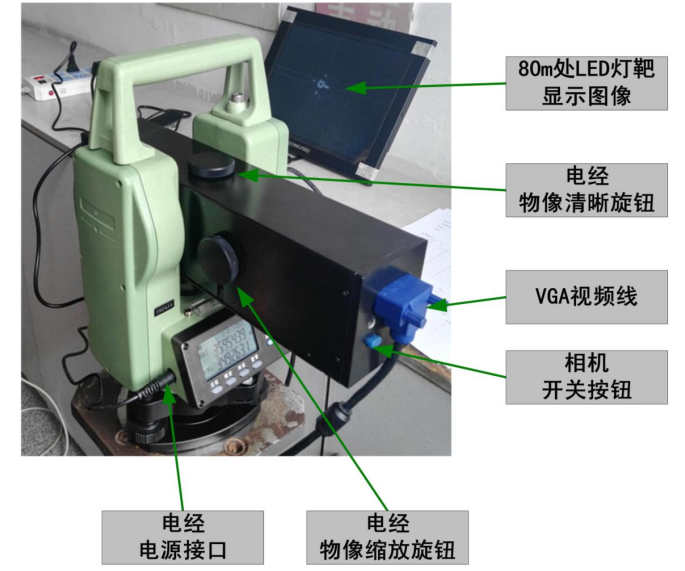

圖二 DSD-ⅢA 旋鈕

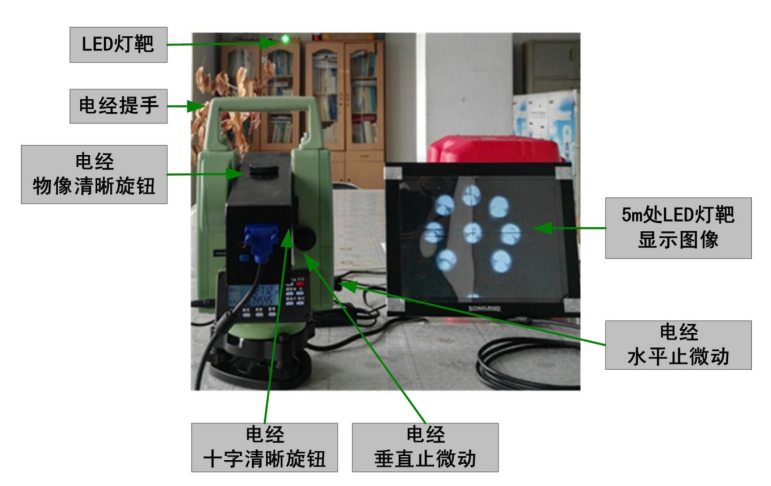

圖三 DSD-ⅢA 5m 處調試圖

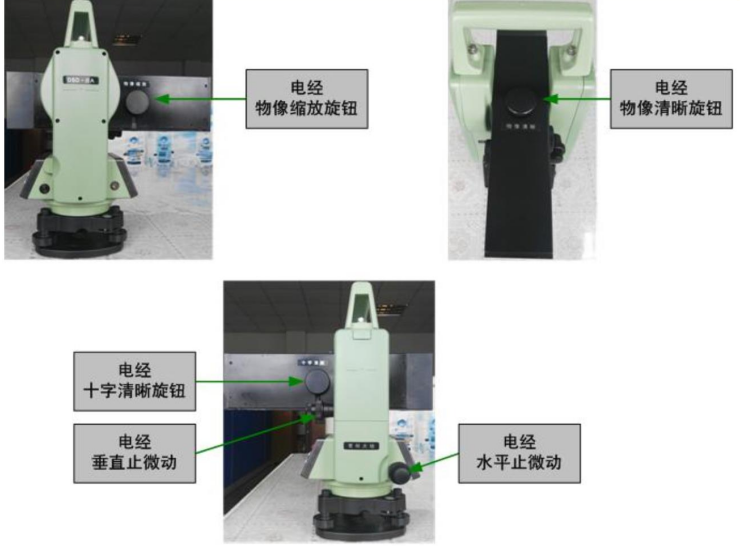

圖四 DSD-ⅢA 80m 處調試圖

二、設備安置

1、將升降臺正確安裝在工作井水泥地面上

1）設備安裝樁點（“垂直引線”）位于升降臺底座中心位置。

2）升降臺水平調節手搖柄與“水平等高引線”（預鉆進方向）垂直。　　

2、將攝影電經架設在升降臺上，并整平儀器。

3、將工業顯示器安裝放置在可視位置。　　

4、打開 LED 標靶電源點亮 LED 燈，將 LED 標靶正確安裝在鉆頭內（說明：使用前請及時給 LED 標靶充電）。

三、設備連接

1、用專用 VGA 視頻線連接攝影電經和工業顯示器（其中，直角彎頭連接攝影電經）。　

2、正確連接工業顯示器電源線（三孔插頭），并連接至 220V 交流電。　　

3、正確連接攝影電經電源線（DC 圓頭），并連接至 220V 交流電。

四、設備開啟

1、按下電經面板上的“開關”鍵（紅色按鈕），打開電經。

　　【備注：電經開關---按下開機、長按關機】

2、按下電經鏡筒底部藍色按鈕【 】，打開相機。

　　【備注：相機開關---按下開機、長按關機】

3、工業顯示器出廠默認通電開機。

五、設備調試

1、按下電經面板上的“¤”鍵，再按下“測距◆”鍵，打開電經液晶照明，同時打開儀器前端分劃板（十字絲）照明 LED 燈。

2、調節“物像縮放”旋鈕（鏡筒左側）使顯示器圖像顯示大小合適（說明：一般將圖像調至最大充滿整個顯示屏，逆時針方向旋轉圖像放大）。

3、調節“十字清晰”旋鈕（鏡筒右側）使顯示器圖像中顯示的十字絲清晰。

4、調節升降臺水平手搖柄，調整電經水平位置，使電經垂直方向中心軸線（電經提手頂部小圓孔標識）與垂直引線重合，并鎖緊升降臺水平止緊旋鈕。

5、按下電經面板上的“¤”鍵，再按下“復測▲”鍵，打開電經激光指向，調節“物像清晰”旋鈕（鏡筒上方），使激光光斑聚焦成一點（大約在 LED 標靶距離處聚焦）。

6、調節電經垂直止微動，使電經垂直角為 90o（說明：電經出廠一般設置為天頂為 0，則水平方向為 90o），鎖緊垂直止微動。

7、調節升降臺垂直手搖柄，調整電經高度位置，使電經指向激光光束與 LED 標靶中心等高，并鎖緊升降臺垂直止緊旋鈕。

8、調節電經水平止微動，使指向激光光束打在 LED 標靶中心位置，鎖緊水平止微動。

9、此時，在工業顯示器上會顯示 LED 標靶圖像，再微調“物像清晰”旋鈕（鏡筒上方），使圖像達到最清晰狀態。

10、按下電經面板上的“¤”鍵，再按下“復測▲”鍵，關閉電經激光指向（說明：在裝調好設備后請關閉電經指向激光，然后再使用該系統）。

11、隨著掘進距離增加，需要隨時調節“物像清晰”旋鈕（鏡筒上方）以使 LED 標靶圖像清晰（說明：在使用過程中無需調節“物像縮放”和“十字清晰”旋鈕）。
