應用背景

　　你知道嗎？2020年，總發電量的近5%在電力傳輸中的被電網線損耗了。所以，國家十分重視高壓特高壓輸變電建設，且必須保證建設符合竣工標準并提交竣工圖。

　　常規測量難點：

　　常規方式采用單點測量必要的基礎尺寸作為驗收依據。單點測量只有必要的基礎尺寸，缺乏反映整體的完整數據變電站系統結構復雜，特征點多而且復雜，傳統方式作業效率低。

　　魔星GNSS + 徠卡三維激光掃描儀組合聯測優勢：

　　魔星MG20i采用諾瓦泰NovAtel全新7系主板，高密度連接器，高抗干擾算法，99.99%置信率，差分定位快、結果可靠

　　點云+照片的實景三維數據形式，身臨其境

　　魔星MG20i與徠卡RTC360同步完成變電站實景三維數據和地理坐標獲取

　　外業工作

　　1.布設控制點

　　在變電站周圍選取控制點，保證點間通視，以區域內取4點為宜。

　　圖 1 控制點概覽

　　2.控制點測量

　　利用魔星MG20i的控制點測量功能，將接收機設為流動站，網絡CORS模式，依次測得控制點坐標。

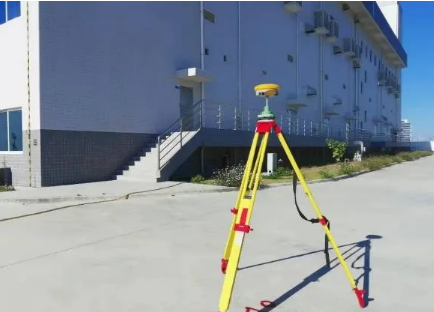

　　圖 2 控制點測量

　　3.控制點掃描

　　在完成第一步之后，控制點測量的同時，可同步進行控制點掃描和變電站掃描。將徠卡RTC360在控制點附近架站，掃描標靶點云，獲取標靶中心，實現和控制點坐標聯測。

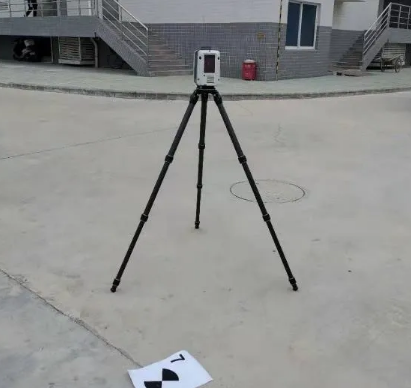

　　圖 3 控制點掃描

　　4.變電站掃描

　　在多個測站位置掃描完整的室內外電力設備、變電站結構，獲取真彩色點云。機身自帶的VIS視覺追蹤功能將多站數據自動拼接，完全無需人工干預。

　　圖 4 變電站內掃描

　　內業處理

　　1.一鍵導入

　　將變電站的全景照片和三維點云一鍵導入點云處理軟件，導入的同時，軟件也進一步優化外業中儀器自動執行的拼接，減少內業拼接時間，提高效率。

　　2.坐標轉換

　　將魔星MG20i測的控制點數據的坐標文件也導入軟件，對點云應用控制坐標系，坐標轉換輕松完成。

　　3.成果生成

　　獲取完整變電站的數據量巨大。徠卡CloudWorx基于強大數據處理引擎，可輕松應對變電站海量點云，可在PDMS、MicroStation、SolidWorks等軟件中一鍵加載點云，無需導出導入，節省時間，進一步繪制二維圖、三維逆向建模。

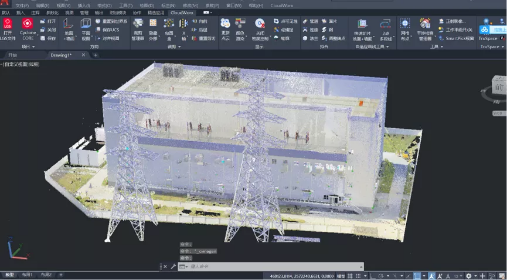

　　圖 5 AutoCAD中基于點云逆向建模

　　4.精度檢核驗證

　　以徠卡TS16全站儀實測檢核點高精度坐標距離，在徠卡CAD中繪制檢核點距離。

　　通過比較兩者差值，分別完成邊長檢測和高程檢測。

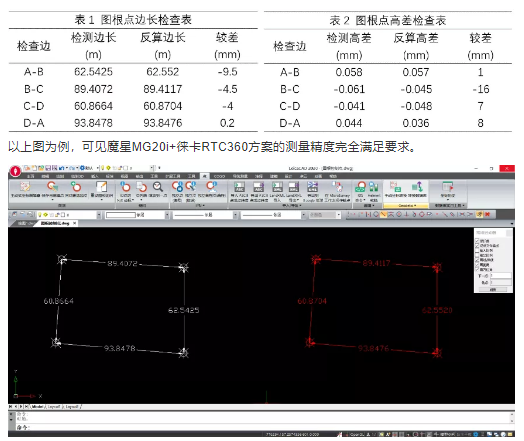

　　圖片圖 6 徠卡CAD中精度檢核

　　成果展示

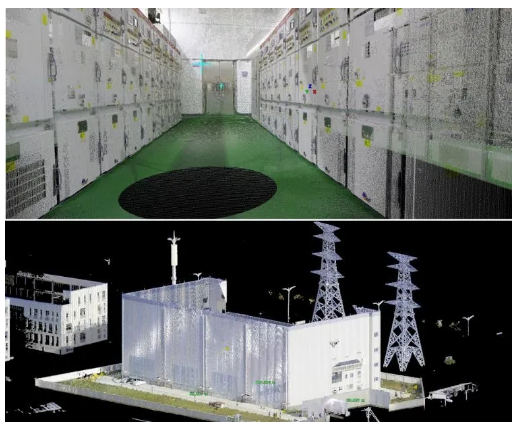

　　圖 7 變電站實景三維點云

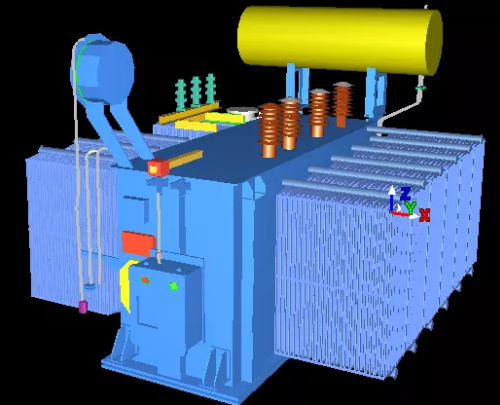

　　圖 8 基于變電站1:1真實點云逆向建模三維實體

　　總結

　　魔星MG20i助力變電站實景三維數據獲取，帶來以下好處：

• 　　方便，數據提交方便，現場點位測量完直接一鍵發送到內業電腦，支持微信QQ郵箱等分享。

• 　　快速，GNSS觀測與三維掃描采集可分派專人，獨立作業，互不干擾，生產更高效。各自數據直接發送內業融合，無需等待，不擔心測量缺位，高效配合。

• 　　經濟，可按小時、天、周、月、年付費，根據項目測量周期靈活選擇。測量空檔期，不用付費，更省錢。

• 　　1+1＞2，魔星MG20i與徠卡RTC360聯測方案，同步完成變電站實景三維點云數據和地理空間控制坐標獲取，為實景三維賦予地理坐標。
